Vữa

Nghiên cứu này đánh giá khả năng sử dụng tro bay là chất thải rắn được lấy từ nhà máy Nhiệt điện Nghi Sơn 1 tại Thanh Hóa trong sản xuất vữa cường độ cao. 5 mẫu vữa được thiết kế với tỷ lệ nước/chất kết dính bằng 0,16 và sử dụng tro bay thay thế 0%, 15%, 30%, 45% và 60% xi măng theo khối lượng. Kết quả nghiên cứu cho thấy, sử dụng tro bay góp phần làm tăng độ chảy xòe, giảm khối lượng thể tích của vữa tươi, và giảm độ co ngót.

Mục đích chính của nghiên cứu là chế tạo ra cốt liệu từ tro bay và sử dụng cốt liệu tro bay để thay thế một phần cốt liệu tự nhiên trong vữa. Nghiên cứu này, tro bay được kết hợp với xi măng, và thủy tinh lỏng, cốt liệu được sấy ở 100°C trong vòng 24 giờ đồng hồ để tạo độ cứng. Cốt liệu tro bay được sử dụng để thay thế cát theo tỉ lệ 0%, 10%, 30%, và 50% theo thể tích trong vữa xi măng. Độ chảy xòe và cường độ chịu nén của vữa tại hai điều kiện dưỡng hộ khác nhau được khảo sát.

Nghiên cứu nhằm khảo sát tính chất của vữa chứa 3 thành phần chất kết dính, bao gồm: xi măng, tro bay và tro bã mía. Theo đó, hỗn hợp đối chứng chỉ sử dụng xi măng, 6 hỗn hợp khác được tạo ra bằng cách thay thế 10%, 15% và 20% khối lượng xi măng. 3 hỗn hợp vữa 3 thành phần chất kết dính được tạo ra bằng cách kết hợp tro bay và tro bã mía để thay thế 20% khối lượng xi măng. Kết quả cho thấy tro bã mía làm giảm tính công tác, khối lượng thể tích và khối lượng riêng và phát triển cường độ vữa muộn. Tro bay có tác động tích cực đến độ dẻo và tính chất cơ lý của vữa. Vữa với 3 thành phần chất kết dính có tính chất tương đương với hỗn hợp đối chứng.

Nghiên cứu này khảo sát tính khả thi của việc kết hợp cát tái chế từ xi măng (cát tái chế) và thuỷ tinh phát quang thay thế cho một phần của hàm lượng cát trong vữa thông thường. Cát tái chế được mô phỏng bằng xi măng đã hoàn toàn thuỷ hoá trong 56 ngày. Thuỷ tinh phát quang được chế tạo bôi bột phát quang với hạt thuỷ tinh. Vữa cát tái chế - thuỷ tinh phát quang (LM) được chế tạo bằng cách thay thế 40% hàm lượng cát bằng thuỷ tinh phát quang và cát tái chế sẽ thay thế lần lượt 10 - 30% hàm lượng cát còn lại.

Nghiên cứu này khảo sát tính khả thi của việc kết hợp cát tái chế từ xi măng (cát tái chế) và thuỷ tinh phát quang thay thế cho một phần của hàm lượng cát trong vữa thông thường. Cát tái chế được mô phỏng bằng xi măng đã hoàn toàn thuỷ hoá trong 56 ngày. Thuỷ tinh phát quang được chế tạo bôi bột phát quang với hạt thuỷ tinh. Vữa cát tái chế - thuỷ tinh phát quang (LM) được chế tạo bằng cách thay thế 40% hàm lượng cát bằng thuỷ tinh phát quang và cát tái chế sẽ thay thế lần lượt 10 - 30% hàm lượng cát còn lại.

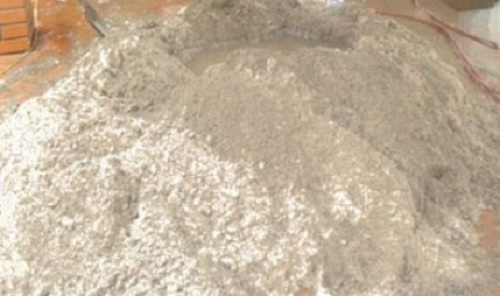

Lớp cấp phối vữa tô tường là quá trình “dung hòa” hợp lý tỷ lệ cát, xi măng, nước, phụ gia (nếu có), tạo nên ngoại quan ngôi nhà. Để có một lớp vữa chất lượng, người thợ xây phải nắm được những kiến thức cơ bản trong quá trình xây tô.

Vữa xi măng cường độ cao thường dùng trong công tác sửa chữa, bơm trám, chèn khe, liên kết ... với lượng dùng chất kết dính khá cao, tỷ lệ nước thấp, dễ bị nứt do co ngót lớn trong quá trình đông kết và rắn chắc, ngay cả khi việc bảo dưỡng ẩm bề mặt được tuân thủ. Để giảm thiểu hiện tượng này, giải pháp bảo dưỡng từ bên trong hay còn gọi là nội bảo dưỡng (IC) được đề xuất bằng cách sử dụng vật liệu dự trữ nước bên trong. Vật liệu sử dụng trộn vào vào vữa cường độ cao trong nghiên cứu là cát nhẹ (LS), đạt yêu cầu theo ASTM C1761-17, ở trạng thái bão hoà nước (17,5 %); hạt polyme siêu hấp thụ (SAP) đã bão hoà nước (157 lần khối lượng khô).
