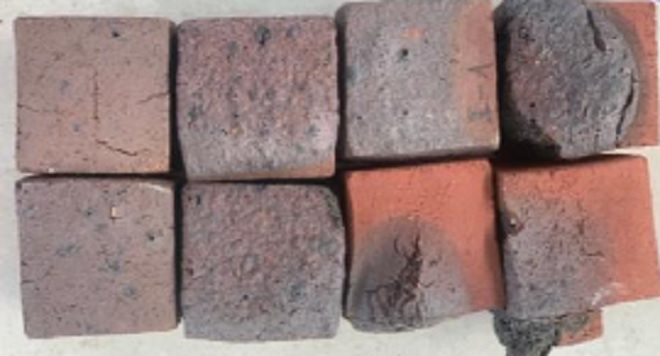

Nghiên cứu sử dụng bùn thải (từ nhà máy dệt, hệ thống xử lý nước thải đô thị hoặc bùn nạo vét sông, kênh rạch) làm nguyên liệu thay thế một phần đất sét trong sản xuất gạch đất sét nung là một hướng nghiên cứu có nhiều tiềm năng trong phát triển vật liệu xây dựng bền vững. Giải pháp này không chỉ góp phần tiết kiệm nguồn tài nguyên đất sét tự nhiên đang ngày càng suy giảm mà còn tận dụng chất thải làm nguyên liệu thứ cấp, giảm áp lực chôn lấp, tiết kiệm nhiên liệu nung và giảm phát thải khí nhà kính trong quá trình sản xuất.
Bùn thải phát sinh từ quá trình xử lý nước thải của các nhà máy dệt nhuộm có thành phần bao gồm cả pha hữu cơ và pha vô cơ, nhờ đó có khả năng thay thế một phần nguyên liệu đất sét trong phối liệu sản xuất gạch. Thành phần vô cơ của bùn chủ yếu là các oxit sắt (Fe₂O₃) chiếm khoảng 50%, nhóm oxit kiềm thổ (CaO và MgO) chiếm khoảng 20%, cùng với một số oxit khác như SiO₂, Al₂O₃, Na₂O và K₂O. Trong quá trình nung ở nhiệt độ khoảng 900–1.050°C, các oxit này tham gia vào quá trình tạo pha khoáng và hình thành liên kết giữa các hạt vật liệu, thúc đẩy quá trình kết khối (sintering), từ đó cải thiện cấu trúc vi mô, tăng độ đặc chắc và nâng cao cường độ cơ học của viên gạch.
Bên cạnh đó, phần chất hữu cơ có trong bùn thải mang lại giá trị nhiệt đáng kể với nhiệt trị khoảng 2.000 kcal/kg. Khi nung, phần hữu cơ này cháy và giải phóng nhiệt, góp phần bổ sung năng lượng cho lò nung, nhờ đó giảm lượng than hoặc nhiên liệu hóa thạch cần sử dụng. Đồng thời, quá trình cháy của các chất hữu cơ còn tạo nên hệ thống lỗ rỗng phân bố tương đối đồng đều trong viên gạch, giúp giảm khối lượng thể tích, tăng khả năng cách nhiệt và cách âm mà vẫn đảm bảo yêu cầu về cường độ khi tỷ lệ phối trộn được kiểm soát phù hợp.
Kết quả nghiên cứu cho thấy, khi sử dụng bùn thải với tỷ lệ phối trộn thích hợp (thường trong khoảng 5–20% khối lượng phối liệu, tùy thuộc vào đặc tính của từng loại bùn), sản phẩm gạch sau nung vẫn đáp ứng đầy đủ các yêu cầu kỹ thuật theo tiêu chuẩn vật liệu xây dựng. Cường độ chịu nén của gạch được cải thiện rõ rệt; trong nghiên cứu, gạch có sử dụng bùn thải đạt mác 200, trong khi mẫu đối chứng không sử dụng bùn chỉ đạt mác 150. Ngoài ra, sản phẩm còn có độ hút nước và độ bền phù hợp với yêu cầu sử dụng, màu sắc tương đối đồng đều và không xuất hiện các khuyết tật đáng kể sau nung khi quy trình công nghệ được kiểm soát tốt.
Một ưu điểm quan trọng khác của giải pháp này là khả năng cố định các kim loại nặng và các thành phần ô nhiễm có trong bùn thải. Trong quá trình nung ở nhiệt độ cao, các chất này được bao bọc và liên kết bền vững trong mạng tinh thể của vật liệu gốm, làm giảm đáng kể khả năng phát tán ra môi trường. Điều này góp phần nâng cao mức độ an toàn của sản phẩm cũng như giảm nguy cơ ô nhiễm từ hoạt động xử lý chất thải. Tuy nhiên, trước khi ứng dụng ở quy mô công nghiệp, cần đánh giá đầy đủ thành phần hóa học của bùn, đặc biệt là hàm lượng kim loại nặng và các hợp chất độc hại, đồng thời thực hiện các thử nghiệm rửa trôi theo quy định nhằm bảo đảm sản phẩm đáp ứng các yêu cầu về an toàn môi trường.
Về mặt kinh tế, việc thay thế một phần đất sét bằng bùn thải giúp giảm chi phí khai thác nguyên liệu, giảm lượng chất thải phải vận chuyển và chôn lấp, đồng thời tiết kiệm nhiên liệu nhờ tận dụng nhiệt trị của phần hữu cơ trong bùn. Đối với các doanh nghiệp xử lý nước thải, đây cũng là giải pháp góp phần giảm chi phí xử lý và tiêu hủy bùn, tạo thêm giá trị từ chất thải. Đối với các cơ sở sản xuất gạch, việc sử dụng nguyên liệu thay thế giúp giảm giá thành sản phẩm, nâng cao hiệu quả sản xuất và từng bước đáp ứng các yêu cầu về sản xuất sạch hơn.
Ở góc độ môi trường, nghiên cứu góp phần thúc đẩy mô hình kinh tế tuần hoàn thông qua việc biến chất thải thành tài nguyên, giảm khai thác đất sét tự nhiên, giảm diện tích chôn lấp bùn thải, tiết kiệm tài nguyên không tái tạo và cắt giảm phát thải CO₂ từ quá trình sản xuất vật liệu xây dựng. Đây là một hướng đi phù hợp với xu thế phát triển vật liệu xanh, sản xuất bền vững và mục tiêu giảm phát thải khí nhà kính trong ngành công nghiệp vật liệu xây dựng.
Xem chi tiết Bài nghiên cứu TẠI ĐÂY:
BuilData
