Sử dụng phụ gia siêu dẻo trong bê tông xi măng dùng hỗn hợp cát nghiền và cát mịn tự nhiên
Cát nghiền có bề mặt nhám và góc cạnh hơn cát tự nhiên nên ảnh hưởng đến khả năng thi công của bê tông nhưng điều này có thể khắc phục bằng cách sử dụng thêm một hàm lượng hợp lý cát tự nhiên và phụ gia siêu dẻo.
Cát nghiền là một giải pháp khả thi để khắc phục sự thiếu hụt của cát tự nhiên. Tuy nhiên, khi sử dụng cát nghiền đã ảnh hưởng xấu đến tính công tác và hoàn thiện của bê tông xi măng. Cát nghiền có tính nhám bề mặt lớn, hình dạng hạt góc cạnh và lượng hạt mịn cao (cỡ hạt ≤ 0,075mm), nên khi sử dụng cát nghiền làm cho độ sụt và tính hoàn thiện bề mặt của bê tông xi măng kém. Với những lý do này, cát nghiền có những khó khăn nhất định trong sản xuất bê tông.
Mặt khác, theo quy định hiện hành thì lượng xi măng sử dụng trong bê tông xi măng làm mặt đường ô tô từ 300 ¸ 400kg/m3. Vì thế, để đảm bảo các tính chất cơ học tốt, giảm lượng nước và lượng xi măng yêu cầu mà vẫn duy trì độ sụt tốt của bê tông dùng hỗn hợp cát nghiền và cát mịn tự nhiên thì việc sử dụng phụ gia siêu dẻo là cần thiết.
Nội dung chính đề cập trong bài báo là nghiên cứu thực nghiệm để đánh giá hiệu quả về kinh tế - kỹ thuật của bê tông xi măng có sử dụng phụ gia siêu dẻo dùng hỗn hợp cát nghiền và cát mịn tự nhiên để sản xuất bê tông xi măng. Các kết quả nghiên cứu đưa ra được lợi ích của bê tông dùng hỗn hợp cát có sử dụng phụ gia siêu dẻo là giảm lượng nước và lượng dùng xi măng, đồng thời giảm giá thành xây dựng công trình.

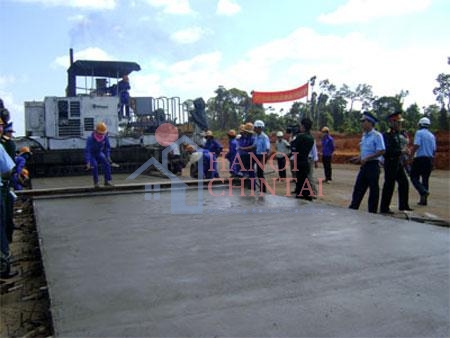

Thi công đường bê tông xi măng. Ảnh minh họa
Nghiên cứu thực nghiệm
Tính chất của các vật liệu sử dụng chế tạo bê tông xi măng
Đá: Sử dụng loại đá 5x20mm được lấy từ mỏ đá Hóa An có các chỉ tiêu đạt yêu cầu của TCVN 7570-2006; độ hút nước: 0,4%, khối lượng thể tích xốp: 1,462g/cm3, khối lượng riêng: 2,79g/cm3, cường độ đá gốc: 139,7MPa, hệ số hóa mềm: 0,92, hàm lượng chung bụi, bùn, sét chiếm: 0,6%.
Xi măng: Sử dụng xi măng Holcim PCB40 có cường độ nén tuổi 28 ngày là 44,2MPa, khối lượng riêng: 3,09g/cm3, lượng nước tiêu chuẩn: 29,0%.
Cát: Hiện nay, ở khu vực Đông Nam bộ, nguồn cát nghiền chủ yếu được sản xuất từ mỏ đá Hóa An, các mỏ khác tạm dừng khai thác hoặc khối lượng không đáng kể. Nghiên cứu này sử dụng cốt liệu nhỏ là cát hỗn hợp được phối trộn từ 60% cát nghiền Hóa An có mô đun độ lớn là 3,72 với 40% cát mịn Tân Châu có mô đun độ lớn là 1,45. Theo kết quả nghiên cứu, khi lượng cát nghiền chiếm 60% thì cho hỗn hợp cát có các chỉ tiêu cơ lý phù hợp với tiêu chuẩn hiện hành dùng làm cốt liệu nhỏ để sản xuất bê tông xi măng.
Nước: Nước sử dụng cho bê tông là nước sạch, đạt tiêu chuẩn TCVN 4506 : 2012.
Kết quả một số chỉ tiêu cơ lý cát nghiền từ mỏ đá Hóa An
(CP 60/40 là cấp phối phối trộn 60% cát nghiền và 40% cát mịn)
Biểu đồ thành phần hạt của hỗn hợp cát khi phối trộn cát nghiền và cát mịn tự nhiên
Thành phần các loại bê tông chế tạo và mẫu thí nghiệm
- Tính toán thành phần cấp phối bê tông xi măng có sử dụng hỗn hợp cát nghiền và cát mịn theo TCXDVN 322:2004 có cường độ chịu nén 30MPa, 36MPa.
- Xác định thành phần cấp phối bê tông xi măng loại 30MPa, 36MPa sử dụng hỗn hợp cát nghiền và cát mịn tự nhiên có dùng phụ gia siêu dẻo (Sika-R4). Nghiên cứu này chỉ đề cập đến lượng phụ gia sử dụng trong bê tông là 1lít/100kg xi măng.
Thành phần cấp phối bê tông xi măng dùng hỗn hợp cát nghiền và cát tự nhiên có sử dụng phụ gia siêu dẻo Sika - R4
Kết quả thực nghiệm và thảo luận
• Kết quả thực nghiệm
Mỗi cấp phối bê tông được chế tạo 12 mẫu lăng trụ để xác định cường độ kéo uốn (Ru) và mô đun đàn hồi (E), 6 mẫu lập phương để xác định cường độ chịu nén (Rn). Tổng cộng có tất cả 108 mẫu bê tông xi măng được đúc, bảo dưỡng và thử nghiệm tại Phòng Thí nghiệm thuộc Liên hiệp Khoa học Địa chất Nền móng - Vật liệu xây dựng.
Kết quả thí nghiệm độ sụt, cường độ chịu nén, cường độ chịu kéo uốn và mô đun đàn hồi ở tuổi 28 ngày của bê tông xi măng.
Kết quả thí nghiệm Sn, Rn, Ru và E cuả bê tông xi măng khi dùng hỗn hợp cát nghiền và cát tự nhiên có sử dụng phụ gia siêu dẻo Sika-R4 (R4)
• Đánh giá về tính chất và giá thành của bê tông
- Tính chất của bê tông tươi: Khi sử dụng phụ gia Sika - R4 với liều lượng 1 lít/100kg xi măng vào trong bê tông dùng hỗn hợp cát nghiền và cát mịn tự nhiên thì độ sụt của bê tông xi măng tương tự so với khi không sử dụng phụ gia nhưng giảm được (16,6 - 17,2) % nước. Đặc biệt, làm chậm quá trình đông kết và duy trì được độ sụt của bê tông xi măng trong quá trình thi công.
- Tính chất của bê tông đông cứng:
+ Từ các số liệu thực nghiệm, thiết lập được mối quan hệ giữa cường độ kéo uốn, mô đun đàn hồi và cường độ chịu nén của bê tông xi măng khi dùng hỗn hợp cát nghiền và cát mịn tự nhiên có sử dụng phụ gia siêu dẻo:
Mối quan hệ giữa cường độ kéo uốn, mô-đun đàn hồi khi nén tĩnh và cường độ chịu nén của các loại bê tông xi măng khi dùng hỗn hợp cát có sử dụng phụ gia R4
+ Tỷ số giữa cường độ chịu kéo uốn và cường độ chịu nén của bê tông dùng hỗn hợp cát có sử dụng phụ gia Sika-R4, Ru/Rn= 0,106 ¸ 0,118.
+ Từ kết quả nghiên cứu có thể xác định cường độ chịu kéo uốn và mô-đun đàn hồi của bê tông xi măng khi dùng hỗn hợp cát nghiền và cát mịn tự nhiên có sử dụng phụ gia Sika-R4 nếu biết được tỷ lệ nước/xi măng (N/XM) hoặc lượng xi măng (XM) trong hỗn hợp bê tông.
Mối quan hệ giữa cường độ kéo uốn, mô-đun đàn hồi khi nén tĩnh của các loại bê tông xi măng khi dùng hỗn hợp cát có sử dụng phụ gia R4 và lượng xi măng
+ Từ các biểu thức trên nhận thấy: Để cường độ chịu kéo uốn của bê tông dùng hỗn hợp cát có sử dụng phụ gia siêu dẻo tương tự với khi không dùng phụ gia thì lượng xi măng sử dụng lần lượt là 300kg/m3 - đối với loại bê tông 30MPa và 380kg/m3- đối với loại bê tông 36MPa (tương ứng mức độ giảm xi măng là 18%).
- So sánh về giá thành của bê tông: Chi phí vật tư (chưa bao gồm thuế giá trị gia tăng) của bê tông xi măng cường độ nén 30MPa và 36MPa khi dùng hỗn hợp cát có sử dụng phụ gia siêu dẻo rẻ hơn so với khi không sử dụng phụ gia siêu dẻo lần lượt là 51.149 đồng và 55.318 đồng cho 1m3 bê tông (do tiết kiệm được lượng xi măng nhưng đảm bảo cho bê tông có cường độ tương đương).
Kết luận
- Do tính góc cạnh của cát nghiền nên việc sử dụng thêm một hàm lượng cát tự nhiên tròn cạnh và dùng phụ gia siêu dẻo với tỷ lệ phù hợp để cải thiện một số tính chất của bê tông khi có sử dụng cát nghiền là cần thiết. Sử dụng hỗn hợp cát nghiền và cát mịn tự nhiên không những nâng cao chất lượng cho sản phẩm bê tông xi măng mà còn tận dụng được nguồn vật liệu địa phương giá rẻ. Khi sử dụng phụ gia siêu dẻo trong bê tông dùng hỗn hợp cát thì độ sụt của bê tông đảm bảo yêu cầu, kéo dài thời gian ninh kết của xi măng, tạo thuận lợi cho công tác hoàn thiện; đồng thời giảm được khoảng 18% xi măng so với khi không dùng phụ gia siêu dẻo.
- Mối quan hệ giữa cường độ kéo uốn, mô-đun đàn hồi và cường độ chịu nén của bê tông xi măng khi sử dụng hỗn hợp cát nghiền - cát mịn tự nhiên và phụ gia siêu dẻo như sau:
- Khi có sử dụng phụ gia siêu dẻo chế tạo bê tông xi măng dùng hỗn hợp cát cho bê tông xi măng có các đặc tính kỹ thuật đạt yêu cầu cần thiết nhưng tiết kiệm được lượng xi măng đáng kể, góp phần giảm chi phí mua vật tư và hạ giá thành xây dựng công trình.
Mặt khác, theo quy định hiện hành thì lượng xi măng sử dụng trong bê tông xi măng làm mặt đường ô tô từ 300 ¸ 400kg/m3. Vì thế, để đảm bảo các tính chất cơ học tốt, giảm lượng nước và lượng xi măng yêu cầu mà vẫn duy trì độ sụt tốt của bê tông dùng hỗn hợp cát nghiền và cát mịn tự nhiên thì việc sử dụng phụ gia siêu dẻo là cần thiết.
Nội dung chính đề cập trong bài báo là nghiên cứu thực nghiệm để đánh giá hiệu quả về kinh tế - kỹ thuật của bê tông xi măng có sử dụng phụ gia siêu dẻo dùng hỗn hợp cát nghiền và cát mịn tự nhiên để sản xuất bê tông xi măng. Các kết quả nghiên cứu đưa ra được lợi ích của bê tông dùng hỗn hợp cát có sử dụng phụ gia siêu dẻo là giảm lượng nước và lượng dùng xi măng, đồng thời giảm giá thành xây dựng công trình.
Thi công đường bê tông xi măng. Ảnh minh họa
Nghiên cứu thực nghiệm
Tính chất của các vật liệu sử dụng chế tạo bê tông xi măng
Đá: Sử dụng loại đá 5x20mm được lấy từ mỏ đá Hóa An có các chỉ tiêu đạt yêu cầu của TCVN 7570-2006; độ hút nước: 0,4%, khối lượng thể tích xốp: 1,462g/cm3, khối lượng riêng: 2,79g/cm3, cường độ đá gốc: 139,7MPa, hệ số hóa mềm: 0,92, hàm lượng chung bụi, bùn, sét chiếm: 0,6%.
Xi măng: Sử dụng xi măng Holcim PCB40 có cường độ nén tuổi 28 ngày là 44,2MPa, khối lượng riêng: 3,09g/cm3, lượng nước tiêu chuẩn: 29,0%.
Cát: Hiện nay, ở khu vực Đông Nam bộ, nguồn cát nghiền chủ yếu được sản xuất từ mỏ đá Hóa An, các mỏ khác tạm dừng khai thác hoặc khối lượng không đáng kể. Nghiên cứu này sử dụng cốt liệu nhỏ là cát hỗn hợp được phối trộn từ 60% cát nghiền Hóa An có mô đun độ lớn là 3,72 với 40% cát mịn Tân Châu có mô đun độ lớn là 1,45. Theo kết quả nghiên cứu, khi lượng cát nghiền chiếm 60% thì cho hỗn hợp cát có các chỉ tiêu cơ lý phù hợp với tiêu chuẩn hiện hành dùng làm cốt liệu nhỏ để sản xuất bê tông xi măng.
Nước: Nước sử dụng cho bê tông là nước sạch, đạt tiêu chuẩn TCVN 4506 : 2012.
Kết quả một số chỉ tiêu cơ lý cát nghiền từ mỏ đá Hóa An
(CP 60/40 là cấp phối phối trộn 60% cát nghiền và 40% cát mịn)
Biểu đồ thành phần hạt của hỗn hợp cát khi phối trộn cát nghiền và cát mịn tự nhiên
Thành phần các loại bê tông chế tạo và mẫu thí nghiệm
- Tính toán thành phần cấp phối bê tông xi măng có sử dụng hỗn hợp cát nghiền và cát mịn theo TCXDVN 322:2004 có cường độ chịu nén 30MPa, 36MPa.
- Xác định thành phần cấp phối bê tông xi măng loại 30MPa, 36MPa sử dụng hỗn hợp cát nghiền và cát mịn tự nhiên có dùng phụ gia siêu dẻo (Sika-R4). Nghiên cứu này chỉ đề cập đến lượng phụ gia sử dụng trong bê tông là 1lít/100kg xi măng.
Thành phần cấp phối bê tông xi măng dùng hỗn hợp cát nghiền và cát tự nhiên có sử dụng phụ gia siêu dẻo Sika - R4
Kết quả thực nghiệm và thảo luận
• Kết quả thực nghiệm
Mỗi cấp phối bê tông được chế tạo 12 mẫu lăng trụ để xác định cường độ kéo uốn (Ru) và mô đun đàn hồi (E), 6 mẫu lập phương để xác định cường độ chịu nén (Rn). Tổng cộng có tất cả 108 mẫu bê tông xi măng được đúc, bảo dưỡng và thử nghiệm tại Phòng Thí nghiệm thuộc Liên hiệp Khoa học Địa chất Nền móng - Vật liệu xây dựng.
Kết quả thí nghiệm độ sụt, cường độ chịu nén, cường độ chịu kéo uốn và mô đun đàn hồi ở tuổi 28 ngày của bê tông xi măng.
Kết quả thí nghiệm Sn, Rn, Ru và E cuả bê tông xi măng khi dùng hỗn hợp cát nghiền và cát tự nhiên có sử dụng phụ gia siêu dẻo Sika-R4 (R4)
• Đánh giá về tính chất và giá thành của bê tông
- Tính chất của bê tông tươi: Khi sử dụng phụ gia Sika - R4 với liều lượng 1 lít/100kg xi măng vào trong bê tông dùng hỗn hợp cát nghiền và cát mịn tự nhiên thì độ sụt của bê tông xi măng tương tự so với khi không sử dụng phụ gia nhưng giảm được (16,6 - 17,2) % nước. Đặc biệt, làm chậm quá trình đông kết và duy trì được độ sụt của bê tông xi măng trong quá trình thi công.
- Tính chất của bê tông đông cứng:
+ Từ các số liệu thực nghiệm, thiết lập được mối quan hệ giữa cường độ kéo uốn, mô đun đàn hồi và cường độ chịu nén của bê tông xi măng khi dùng hỗn hợp cát nghiền và cát mịn tự nhiên có sử dụng phụ gia siêu dẻo:
Mối quan hệ giữa cường độ kéo uốn, mô-đun đàn hồi khi nén tĩnh và cường độ chịu nén của các loại bê tông xi măng khi dùng hỗn hợp cát có sử dụng phụ gia R4
+ Tỷ số giữa cường độ chịu kéo uốn và cường độ chịu nén của bê tông dùng hỗn hợp cát có sử dụng phụ gia Sika-R4, Ru/Rn= 0,106 ¸ 0,118.
+ Từ kết quả nghiên cứu có thể xác định cường độ chịu kéo uốn và mô-đun đàn hồi của bê tông xi măng khi dùng hỗn hợp cát nghiền và cát mịn tự nhiên có sử dụng phụ gia Sika-R4 nếu biết được tỷ lệ nước/xi măng (N/XM) hoặc lượng xi măng (XM) trong hỗn hợp bê tông.
Mối quan hệ giữa cường độ kéo uốn, mô-đun đàn hồi khi nén tĩnh của các loại bê tông xi măng khi dùng hỗn hợp cát có sử dụng phụ gia R4 và lượng xi măng
+ Từ các biểu thức trên nhận thấy: Để cường độ chịu kéo uốn của bê tông dùng hỗn hợp cát có sử dụng phụ gia siêu dẻo tương tự với khi không dùng phụ gia thì lượng xi măng sử dụng lần lượt là 300kg/m3 - đối với loại bê tông 30MPa và 380kg/m3- đối với loại bê tông 36MPa (tương ứng mức độ giảm xi măng là 18%).
- So sánh về giá thành của bê tông: Chi phí vật tư (chưa bao gồm thuế giá trị gia tăng) của bê tông xi măng cường độ nén 30MPa và 36MPa khi dùng hỗn hợp cát có sử dụng phụ gia siêu dẻo rẻ hơn so với khi không sử dụng phụ gia siêu dẻo lần lượt là 51.149 đồng và 55.318 đồng cho 1m3 bê tông (do tiết kiệm được lượng xi măng nhưng đảm bảo cho bê tông có cường độ tương đương).
Kết luận
- Do tính góc cạnh của cát nghiền nên việc sử dụng thêm một hàm lượng cát tự nhiên tròn cạnh và dùng phụ gia siêu dẻo với tỷ lệ phù hợp để cải thiện một số tính chất của bê tông khi có sử dụng cát nghiền là cần thiết. Sử dụng hỗn hợp cát nghiền và cát mịn tự nhiên không những nâng cao chất lượng cho sản phẩm bê tông xi măng mà còn tận dụng được nguồn vật liệu địa phương giá rẻ. Khi sử dụng phụ gia siêu dẻo trong bê tông dùng hỗn hợp cát thì độ sụt của bê tông đảm bảo yêu cầu, kéo dài thời gian ninh kết của xi măng, tạo thuận lợi cho công tác hoàn thiện; đồng thời giảm được khoảng 18% xi măng so với khi không dùng phụ gia siêu dẻo.
- Mối quan hệ giữa cường độ kéo uốn, mô-đun đàn hồi và cường độ chịu nén của bê tông xi măng khi sử dụng hỗn hợp cát nghiền - cát mịn tự nhiên và phụ gia siêu dẻo như sau:
- Khi có sử dụng phụ gia siêu dẻo chế tạo bê tông xi măng dùng hỗn hợp cát cho bê tông xi măng có các đặc tính kỹ thuật đạt yêu cầu cần thiết nhưng tiết kiệm được lượng xi măng đáng kể, góp phần giảm chi phí mua vật tư và hạ giá thành xây dựng công trình.
Nguồn: ximang.vn/Tạp chí GTVT
