Ở Việt Nam cũng như nhiều nước trên thế giới, sản phẩm bê tông nhẹ đã phát triển theo nhiều hướng khác nhau. Bài báo này trình bày một số kết quả thực nghiệm về công nghệ chế tạo và tính chất của bê tông nhẹ với cấu trúc rỗng thay đổi trong điều kiện phòng thí nghiệm. Với việc sử dụng hỗn hợp chất điều khiển cấu trúc gồm chất tạo bọt EABASSOC, bụi nhôm phế thải và dung dịch NaOH 5,0 M đã thu được sản phẩm bê tông nhẹ chứa lỗ rỗng tổ ong thay đổi từ khu vực trung tâm đến khu vực ngoại vi.

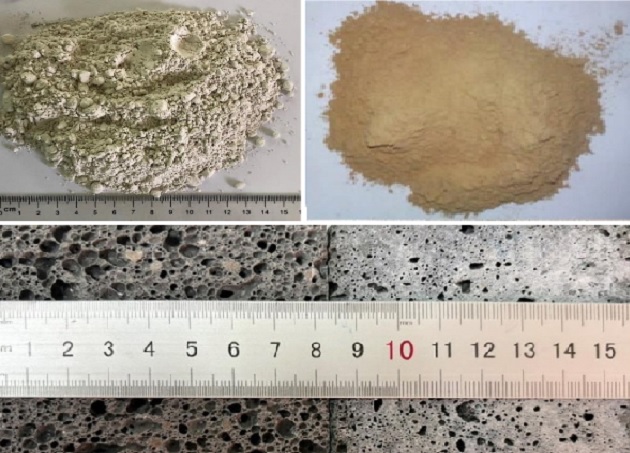

Nghiên cứu so sánh tính chất của bê tông nhẹ với cấu trúc rỗng thay đổi với bê tông bọt sử dụng bột kim loại nhôm
Trong giai đoạn cách mạng công nghiệp 4.0 đang phát triển bùng nổ trên khắp thế giới, Việt Nam cũng nằm chung trong xu thế ảnh hưởng toàn cầu. Nhu cầu điện năng của nước ta ngày càng tăng mạnh theo hướng nóng lên của trái đất. Theo thông báo của Trung tâm Điều độ Hệ thống điện Quốc gia cho biết, sản lượng điện tiêu thụ toàn quốc ngày 28/05/2024 lần đầu tiên trong lịch sử vượt 1 tỷ kWh [1].
Một trong những nguyên nhân sử dụng điện năng lớn nhất là sử dụng điều hòa không khí trong các tòa nhà. Do đó, nếu áp dụng các sản phẩm bê tông nhẹ, có khả năng cách âm cách nhiệt tốt cũng là một giải pháp giảm thiểu lượng dùng điện năng ngày nay. Tuy nhiên, các loại bê tông nhẹ truyền thống có cấu trúc thay rỗng đồng đều, cường độ thấp và khả năng cách nhiệt và chống thấm nước không cao [2, 3].
Ở Việt Nam cũng như nhiều nước trên thế giới, sản phẩm bê tông nhẹ đã phát triển theo nhiều hướng khác nhau. Nhiều nghiên cứu đã tập trung vào hướng chế tạo bê tông bọt, bê tông khí chưng áp từ chất kết dính xi măng và các loại phụ gia khoáng hoạt tính [4-6]. Những nghiên cứu này đã chứng tỏ khả năng chế tạo được các loại bê tông nhẹ cường độ cao định hướng sử dụng trong các công trình xây dựng cao tầng.
Tuy nhiên, những loại bê tông nhẹ này cần quá trình chưng hấp phức tạp để tạo ra sản phẩn có cường độ cao hơn [7, 8].Những năm gần đây, nhiều nhà nghiên cứu đã bước đầu đánh giá khả năng chế tạo được sản phẩm bê tông nhẹ với cấu trúc rỗng tổ ong thay đổi, phù hợp với mục đích sử dụng. Sản phẩm này loại bê tông nhẹ có tỷ trọng thay đổi từ khu vực trung tâm ra khu vực ngoại vi của sản phẩm, thu được bằng cách nén chặt các vùng bề mặt bằng áp suất khí dự trong cấu trúc bê tông khi hỗn hợp đông kết và rắn chắc [9-11].
Với công nghệ này, sản phẩm bê tông có cấu trúc rỗng thay đổi, vùng bên ngoài của mẫu đặc chắc và ít lỗ rỗng, tại trung tâm của mẫu có nhiều lỗ rỗng và xốp. Đây chính là một trong những đặc điểm khác biệt của sản phẩm bê tông nhẹ trong nghiên cứu này. Mặt khác, tại các vị trí ngoại vi, do thành phần pha khí và pha lỏng bị đẩy ra khỏi cấu trúc qua hệ thống lỗ rỗng trên thành khuôn nên chúng đặc chắc hơn, tính chất cơ – lý được tăng lên. Nhờ có công nghệ này đã cải thiện nhiều đặc tính, cường độ, khả năng cách nhiệt của sản phẩm được cải thiện so với các loại bê tông nhẹ truyền thống.
Bài viết này trình bày một số kết quả nghiên cứu thực nghiệm về tính chất của bê tông nhẹ với cấu trúc rỗng thay đổi sử dụng xi măng Portland hỗn hợp, tro bay nhiệt điện, Silica fume SF-90VN, bột đá vôi nghiền mịn, bột gốm sứ, chất tạo bọt EABASSOC, bột nhôm phế thải và dung dịch NaOH 5,0 M để điều chỉnh các thành phần pha khí vào pha lỏng.
Kết quả nghiên cứu cho thấy có thể chế tạo được loại bê tông nhẹ có khối lượng thể tích khô trung bình nhỏ hơn 1000 kg/m3; cường độ nén trung bình ở tuổi 28 ngày khoảng 15 MPa. Ảnh hưởng của cấu trúc rỗng thay đổi đến giá trị khối lượng thể tích và cường độ nén ở tuổi 28 ngày đã được thực hiện trong nghiên cứu này. Bên cạnh đó, nghiên cứu cũng so sánh tính chất của bê tông nhẹ với cấu trúc rỗng thay đổi với bê tông bọt sử dụng bột kim loại nhôm có cùng khối lượng thể tích ướt.
Xem chi tiết Bài nghiên cứu TẠI ĐÂY:
Build.Data
