Bài báo trình bày kết quả nghiên cứu khảo sát ảnh hưởng của hàm lượng sợi đay trong thành phần đến các tính chất của bê tông cốt sợi (BTCS). Kết quả cho thấy với sự có mặt của sợi đay tự nhiên trong thành phần, cường độ nén của BTCS có xu hướng giảm dần. Tuy nhiên cường độ chịu uốn của BTCS lại tăng lên ở tất cả các tuổi với tỷ lệ tăng cao nhất khoảng 26% so với bê tông đối chứng khi hàm lượng sợi đay bằng 0,4% ÷ 0,6%.

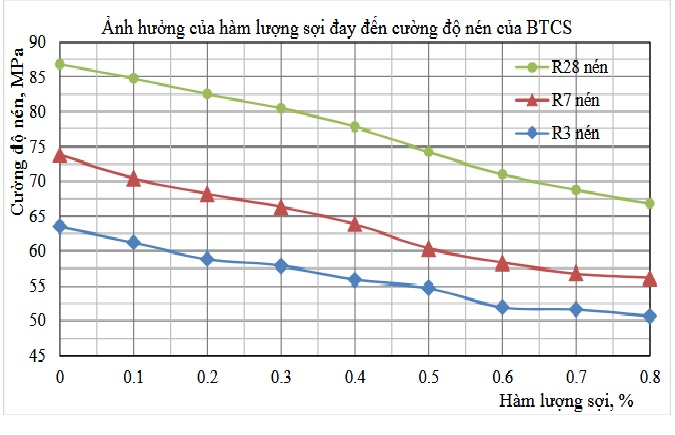

Ảnh hưởng của hàm lượng sợi đay đến cường độ nén của BTCS
Việt Nam có nền kinh tế phát triển nhanh cùng với dân số đông nên nhu cầu về vật liệu xây dựng lớn. Để bảo vệ thiên nhiên đồng thời đáp ứng nhu cầu của xã hội cần tiếp tục sử dụng các vật liệu truyền thống như gỗ rừng tự nhiên, gạch nung, tấm lợp fibro xi măng, đồng thời phát triển các loại vật liệu xây dựng mới thân thiện với môi trường. Nội dung của nghiên cứu là khảo sát khả năng sử dụng sợi đay để chế tạo BTCS bằng công nghệ trộn - đúc đạt một số yêu cầu cơ bản trong bảng 1.
Bê tông có tính chất đặc trưng là giòn, có cường độ chịu kéo thấp. Trong thực tế, các kết cấu bê tông và bê tông cốt thép thường bị phá hủy do tính giòn (Hamoush et al. 2010). Để cải thiện các tính chất trên của bê tông có nhiều phương án khác nhau đã được áp dụng. Một trong số đó là bổ sung các loại sợi ngắn vào thành phần của bê tông.
Sợi trong thành phần bê tông có 3 tác dụng chính gồm: Tăng khả năng chịu kéo; Tăng cường độ chịu kéo và tăng cường độ chịu va đập (Arisoy 2002). Bê tông cốt sợi có nhiều ứng dụng trong sản xuất các cấu kiện thành mỏng dùng trong trang trí, kiến trúc, sản xuất các chi tiết kỹ thuật.
Sợi sử dụng trong bê tông có nhiều loại khác nhau: Sợi kim loại, sợi tổng hợp, sợi tự nhiên. Sợi đay có nguồn gốc tự nhiên và rất phổ biến ở Việt Nam [6]. Việc nghiên cứu chế tạo BTCS từ sợi đay sẽ tận dụng được nguồn nguyên liệu rẻ tiền, sẵn có đồng thời tạo được BTCS có cường độ chịu uốn cao, có khả năng ứng dụng trong nhiều lĩnh vực xây dựng. Đây chính là mục tiêu của nghiên cứu khảo sát.
Do sợi đay có nguồn gốc thực vật nên độ bền trong môi trường kiềm không cao ở tuổi dài ngày nên cần nghiên cứu độ bền lâu của BTCS đay để đảm bảo chất lượng lâu dài của công trình. Kết quả thí nghiệm BTCS đay nói ở tuổi lớn nhất là 28 ngày. Ở tuổi dài ngày, sợi đay là sợi thực vật nên có khả năng bị phân hủy trong môi trường kiềm của bê tông nên để đảm bảo độ bền lâu dài cần có các phương án xử lý sợi [1, 8, 9] và thử nghiệm BTCS ở tuổi dài ngày để kiểm chứng.
Xem chi tiết Bài nghiên cứu TẠI ĐÂY:
Buildata
