Chức năng chính của đài móng cọc
Liên kết các cọc: Đài móng kết nối nhiều
cọc lại với nhau, tạo thành một khối thống nhất có khả năng chịu lực lớn hơn.
Phân bổ đều tải trọng: Đài móng giúp dàn trải đều lực từ công trình xuống các cọc, tránh tập trung lực vào một điểm gây sụt lún, nứt vỡ.
Gia tăng ổn định: Giúp tăng cường sự vững chắc và ổn định cho toàn bộ hệ móng.
Tạo mặt phẳng thi công: Sau khi hoàn thành, đài móng tạo ra một mặt phẳng bằng phẳng, thuận lợi cho việc xây dựng các hạng mục tiếp theo như tường, cột, dầm.
Kích thước đài móng cọc
Để bố trí thép đài móng cọc chuẩn, cần tuân thủ các nguyên tắc về khoảng cách, kích thước, và bố trí thép chịu lực. Cụ thể, khoảng cách từ mép đài đến tim cọc phải lớn hơn hoặc bằng 150mm, độ dày đài không nhỏ hơn 300mm, và thép chịu lực chính cần được đặt hợp lý ở lớp trên và dưới.
Kích thước tiêu chuẩn của đài móng:
Khoảng cách từ mép đài móng đến trung tâm cột biên cần ít nhất bằng chiều dài cạnh trung bình của cọc. Đối với vị trí từ mép đài đến mép cọc, khoảng cách tối thiểu là 150mm, giúp tăng khả năng chịu lực của đài và tránh những hư hỏng tiềm ẩn.
Bề rộng đáy đài móng: được thiết kế lớn hơn gấp đôi chiều dài cọc công trình và chiều rộng không nhỏ hơn 600mm, đảm bảo chịu lực cho các công trình lớn.
Độ dày của đài móng phụ thuộc vào yêu cầu thiết kế của công trình. Với đài hình côn, độ dày yêu cầu tối thiểu 300mm để phân bổ lực đều đặn từ nền móng lên công trình.
Để đảm bảo tính ổn định và độ bền cao nhất cho công trình, bạn cần xem xét diện tích sử dụng thực tế, đặc tính địa chất, và duy trì khoảng cách hợp lý giữa các tim cọc trong đài (ít nhất 2 lần đường kính cọc với cọc chống và 3 lần với cọc ma sát). Điều này giúp công trình đạt hiệu quả cao trong khả năng chịu tải và đảm bảo độ bền vững.

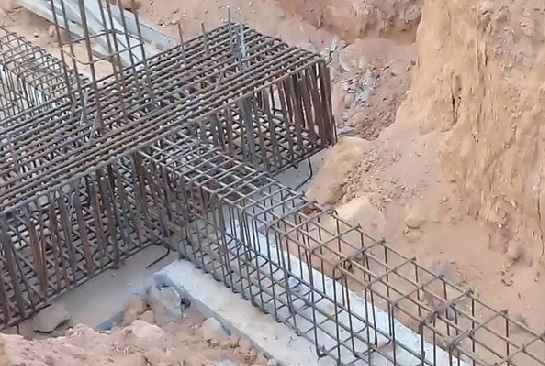

Cách bố trí thép đài móng cọc chuẩn
Để tạo nên hệ móng cọc vững chắc, gia công cốt thép đúng cách là rất quan trọng. Sau đây là quy trình chi tiết giúp bạn thực hiện hiệu quả:
Bước 1: Công tác sửa thẳng và đánh gỉ
Việc sửa thẳng cốt thép giúp dễ dàng tạo hình khi thi công. Tùy vào kích thước và độ cong của thép, có thể dùng búa cho thép nhỏ, tời hoặc máy uốn cho thép cuộn hoặc thanh lớn. Song song, quá trình đánh gỉ cũng rất cần thiết để loại bỏ lớp gỉ sét và đảm bảo độ bám dính của thép với bê tông.
Các phương pháp phổ biến là dùng bàn chải sắt hoặc chà xát bằng cát. Thao tác này cần thực hiện cẩn thận, nhằm tạo bề mặt thép sạch sẽ và đảm bảo khả năng liên kết tốt nhất.
Bước 2: Cắt và uốn cốt thép
Dựa trên bản vẽ thiết kế, cốt thép cần được cắt và uốn theo kích thước cụ thể. Đối với cắt thép, có thể dùng máy cắt, dao, hoặc thiết bị hàn xì, tùy vào độ dày của cốt thép.
Việc uốn cốt thép đòi hỏi kỹ thuật cao, đảm bảo các thanh thép được tạo hình chính xác và đồng đều, giúp quá trình thi công thuận lợi và đảm bảo tính liên kết chặt chẽ giữa các phần tử thép. Nếu thép lớn và dày, nên sử dụng máy uốn để đạt độ cong chuẩn xác và đúng kỹ thuật.
Bước 3: Nối các thanh thép
Sau khi hoàn tất việc cắt và uốn, các thanh thép được nối với nhau để tạo thành cấu trúc cốt thép vững chắc, tuân thủ đúng yêu cầu kỹ thuật trong bản vẽ. Các thao tác nối cần được thực hiện cẩn thận để đảm bảo khung thép có độ bền và ổn định cao, đủ khả năng chịu tải trọng từ công trình phía trên.
Bước 4: Hàn, buộc cốt thép thành lưới và tạo khung
Tiếp theo, sử dụng dây thép buộc và máy hàn để liên kết các thanh thép thành lưới hoặc khung cố định. Việc này giúp tạo ra một kết cấu thép bền chắc, có khả năng chịu lực tốt trong quá trình đổ bê tông.
Các bước hàn và buộc thép cần được thực hiện cẩn thận để tránh sai lệch kết cấu và đảm bảo rằng thép có đủ độ chắc chắn và ổn định để chịu lực nén.
Bước 5: Kiểm tra và đổ bê tông cho móng
Sau khi hoàn thành việc gia công cốt thép, tiến hành kiểm tra chất lượng của từng mối nối và đảm bảo kết cấu đạt tiêu chuẩn kỹ thuật. Quá trình đổ bê tông cần được giám sát nghiêm ngặt để đảm bảo độ chính xác và độ chắc chắn của móng, bảo đảm cho công trình không bị lún hay nứt.
Việc gia công cốt thép cho đài móng cọc là một quá trình phức tạp, đòi hỏi sự chính xác và kỹ thuật cao, đảm bảo độ an toàn và vững chắc cho các công trình.
Khoảng cách giữa các cọc trong móng đài cọc đóng vai trò rất quan trọng trong việc đảm bảo tính ổn định và độ bền cho toàn bộ kết cấu của công trình. Theo các tiêu chuẩn kỹ thuật, khoảng cách giữa tâm các cọc trong đài cần được tính toán cẩn thận để tránh hiện tượng chồng chéo lực và giúp phân bổ tải trọng một cách đồng đều.
Khoảng cách cọc trong đài như nào là đúng?
Khoảng cách giữa các cọc trong móng đài cọc đóng vai trò rất quan trọng trong việc đảm bảo tính ổn định và độ bền cho toàn bộ kết cấu của công trình. Theo các tiêu chuẩn kỹ thuật, khoảng cách giữa tâm các cọc trong đài cần được tính toán cẩn thận để tránh hiện tượng chồng chéo lực và giúp phân bổ tải trọng một cách đồng đều.
Khoảng cách tối thiểu
Khoảng cách tối thiểu giữa các cọc thường phải đạt ít nhất 2 lần đường kính của cọc (2d). Đối với cọc chịu nén, khoảng cách này giúp giảm thiểu tác động của lực ngang, giúp cọc có thể phát huy tối đa khả năng chịu tải.
Trong trường hợp sử dụng cọc ma sát, khoảng cách giữa các cọc cần phải lớn hơn 3d, nhằm đảm bảo rằng lực không bị phân bố quá mức lên một điểm cụ thể.
Lợi ích của việc xác định khoảng cách hợp lý
Khi khoảng cách giữa các cọc được thiết kế đúng, sẽ tạo ra một kết cấu vững chắc và ổn định hơn cho đài móng. Việc phân bổ tải trọng đồng đều giúp hạn chế nguy cơ lún sụt hoặc nghiêng đổ của công trình, đồng thời cải thiện khả năng chống lại các tác động từ môi trường bên ngoài như gió hay động đất.
Các yếu tố cần cân nhắc
Việc xác định khoảng cách cọc không chỉ dựa vào tiêu chuẩn kỹ thuật mà còn phụ thuộc vào các yếu tố khác như loại đất, tải trọng của công trình, cũng như thiết kế tổng thể của đài móng.
Nếu đất yếu, cần phải tăng cường khoảng cách để giảm thiểu áp lực lên mặt đất, trong khi nếu đất tốt có thể sử dụng khoảng cách nhỏ hơn mà vẫn đảm bảo an toàn.
Kiểm tra và điều chỉnh
Trước khi tiến hành thi công, cần thực hiện kiểm tra và điều chỉnh khoảng cách giữa các cọc sao cho phù hợp với thiết kế đã duyệt. Điều này không chỉ đảm bảo tính chính xác trong quá trình thi công mà còn góp phần nâng cao chất lượng của công trình sau khi hoàn thiện.
